Sjogren — шведский феномен

0

Это первое в истории полуавтоматическое ружье, построенное на инерционном принципе перезаряжания, интересно как для охотников, так и для коллекционеров. Но встретить его в хорошем рабочем состоянии сегодня непросто. Впрочем, кто ищет, тот всегда найдет.

Sjogren — шведский феномен
Фото автора.

Нам посчастливилось разыскать целых два экземпляра, на примере которых удалось поближе познакомиться с устройством и особенностями этого замечательного оружия.

ИСТОРИЯ

Прежде всего это оружие интересно тем, что оно выпускалось всего три года, с 1907 по 1909-й, причем было выпущено около шести тысячи экземпляров.

Оно конкурировало со знаменитым Browning Auto-5, но имело «странную» конструкцию с открытым затвором, который при стрельбе перемещался перед лицом стрелка.

Считается, что именно эта особенность привела к тому, что оружие не пользовалось популярностью, хотя, надо отметить, по конструкции оно было заметно интереснее «Браунинга», а по разборке и особенно обслуживанию предпочтительнее.

После успешных испытаний в 1906 году ружье конструкции Карла Акселя Теодора Шогрена было признано удачным, и 24 августа 1907 года консул Карлсон сделал заказ на производство первой партии ружей 12-го калибра с длиной ствола 700 мм.

Первая партия имела номера от 1001 до 6000. Экземпляры с номерами от 1001 до 1005 получил персонально консул Карлсон, а оружие с серийным номером 1006 досталось конструктору Карлу Акселю Теодору Шогрену. После его смерти оно перешло для хранения в Стокгольмский музей армии.

Sjogren — шведский феномен
Фото автора.

К сожалению, в 1909 году производство этого интересного ружья было свернуто, но до закрытия датского оружейного завода, с 1960 по 1972 год из оставшихся запасных частей и комплектов было изготовлено еще максимум десять ружей.

По мере производства заказ расширился, в него включили запасные части и дополнительно 500 сменных стволов цилиндрической сверловки с длиной 600 мм.

На изготовление стволов шла одна из лучших сталей того времени, которую производил шведский металлургический завод Fagersta Bruks Aktiebolag.

Sjogren — шведский феноменКроме охотничьего варианта под калибр 12/65, разрабатывался также вариант нарезного карабина калибра 7,62 для армии, но, к сожалению, дальше испытаний дело не пошло, возможно, из-за достаточно высокой цены такого оружия.

Sjogren — шведский феномен
ФОТО HMAAG/WIKIMEDIA.ORG (CC BY-SA 3.0)

В стандартном исполнении оно стоило 234 рейхсмарки, почти как конкурирующий с ним Browning Auto-5, за который просили 240 рейхсмарок. Так или иначе, а ружье оставило заметный след в истории, особенно в разработке полуавтоматических систем.

На момент выхода полуавтомат считался дорогим оружием. Так, в каталоге ALFA за 1911 год гамбургского торговца Адольфа Франка можно найти ружье Шогрена, которое предлагалось под названием «Автоматическое оружие с перезаряжанием за счет отдачи».

ДЕРЖИМ В РУКАХ

Подержать такое оружие в руках, разобраться в том, как оно устроено, и получить впечатление о его эргономике, несомненно, большая удача. Надо сказать, смотрится оно необычно, особенно для полуавтоматического ружья.

Смотрите также:  Как не нужно ловить на фидер. Еще одна ошибка начинающих

Сразу бросается в глаза угловатый профиль, необычная форма задней части коробки, по которой происходит откат затвора.

Все металлические детали фрезерованы, коробка массивная и надежная, в крайней задней точке отката затвора находится подпружиненный упор, который ни при каких обстоятельствах не даст затвору вылететь назад.

Вся конструкция массивна и надежна. Как бы ни приложился стрелок, он всегда будет находиться в безопасной зоне.

Оригинален набор клейм. Так, на левой стороне ствольной коробки нанесена надпись: AUTOMAT – SYSTEM SJOGREN – PATENT. Это означает, что перед нами полуавтомат системы Sjogren и его конструкция защищена патентом.

На правой стороне находятся сведения о производителе: HAANDVABENVAERKSTEDERNE KJOBENHAVN, далее идет клеймо датской короны, затем клеймо HVV (аббревиатура того же самого завода), находящееся на нижней стороне ствола.

Sjogren — шведский феномен
При разборке оружие разделяется на две компактные части. Фото автора.

И, наконец, затылок приклада имеет буквы SVA, указывающие на Svenska Vapenoch Ammunitionsfabriken — шведский оружейный и патронный завод, созданный Съёгреном и Карлсоном специально для этого ружья и расположенный в Центральном дворце (Centralpalatset) в Стокгольме.

На основных деталях оружия отштампована буква S, увенчанная короной. Это клеймо о проведении испытаний. По-видимому, этот знак был создан специально для оружия Шогрена, так как он неизвестен ни по каким другим моделям.

Разборка ружья для перевозки и обслуживания достаточно проста. Для отделения ствола и подствольного магазина (а они в оружии составляют единый блок) нужно нажать на небольшую кнопку, которая находится между магазином и стволом, после этого повернуть корпус магазина и выдвинуть его вперед на четыре-пять сантиметров.

После чего можно повернуть ствол и извлечь его из коробки. Собственно, этого достаточно, чтобы почистить оружие. Благодаря инерционной системе перезарядки оружие мало загрязняется при стрельбе и чистить нужно только ствол.

Подгонка ствола и коробки очень точная, садится ствол обратно без люфтов и становится практически монолитом, но, что интересно, ствол от другого ружья взаимозаменяем, и его можно переставить с одного оружия на другое. Кстати, был вариант комплектации и с двумя стволами: один — 700 мм с чоком, второй — цилиндр 600 мм, который, по отзывам, отлично стреляет пулей.

Sjogren — шведский феноменЭто странно и совершенно непонятно. Есть предположение, что сделано это для идеальной подгонки расстояния между казенником ствола и затвора, но тут надо понимать, что подгонка «ствол — затвор» менее критична на практике и на дробовых ружьях, чем подгонка «патронник — патронник».

Затвор никак не сцепляется со стволом, все запирание находится в коробке, поэтому при разборке совершенно неважно, в каком положении находится затвор или УСМ оружия. Необычно выглядит патронник: примерно 5 мм приходятся на коробку, и только остальные 60 мм — на ствол.

Кроме того, трудно представить себе что-либо более точное, чем крепление ствола в коробке Sjogren. Там просто невозможно вставить ствол как-то не так или каким-то образом расшатать такой «байонет».

Смотрите также:  Как живут судаки: 6 интересных фактов о клыкастых хищниках

Соединение в любом случае хоть и необычное, но крайне надежное, а возможность взаимозаменяемости стволов говорит об очень высокой культуре производства.

Отдельно хочется рассказать о системе перезарядки. Как говорилось выше, Sjogren — это инерционная самозарядка, причем это первое серийное оружие с такой системой перезарядки.

Инерционная система не требует отвода пороховых газов из ствола или подвижного ствола, именно поэтому она проста и надежна в обслуживании. Но в ее конструкции должно быть инерционное тело, которое накапливает импульс отдачи и впоследствии использует эту энергию на перезарядку оружия.

В Sjogren все элементы (инерционное тело, пружина, запирающие клинья) находятся в затворе, в той самой детали, которая перемещается при выстреле.

Sjogren — шведский феномен

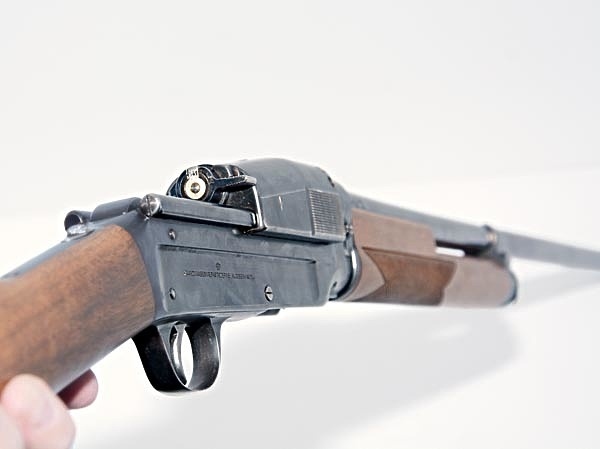

Предохранитель флажкового типа. Когда оружие на предохранителе, флажок перекрывает линию прицеливания. Фото автора.

Предохранители «Шогрена» и «Маузера К98» очень похожи: это флажки, которые являются взводителями курка. При положении вверх оружие находится на предохранителе, при этом флажок перекрывает прицельную линию, напоминая, что выстрелить не получится.

Чтобы зарядить оружие, надо отвести затвор, а отводится он, только если оружие снято с предохранителя и курок взведен; после этого необходимо положить патрон на лоток и нажать на деталь, расположенную внизу на лотке, при этом затвор снимется с затворной задержки, переместится вперед и дошлет патрон с лотка в ствол. После этого можно снарядить трубчатый магазин.

При выстреле боек накалывает капсюль, происходит выстрел, под воздействием отдачи оружие перемещается назад, а инерционное тело вперед, подпирает запорный клин и не дает затвору открыться.

Перемещаясь вперед, инерционное тело сжимает довольно большую пружину, которая после отдачи разжимается, отбрасывая инерционное тело, а затем и затвор назад, при этом клинья выходят из запирающих выступов и затвор освобождается.

Затвор, двигаясь назад, извлекает стреляную гильзу и сжимает возвратные пружины. Если в магазине есть патрон, затвор движется вперед и досылает его в ствол, если же патрона нет, затвор остается в заднем положении на затворной задержке.

Sjogren — шведский феноменНо для этого инерционкам потребовалось изменить свой внешний вид с необычного «Шогрена» на обычный полуавтомат.Инерционная система — одна из самых простых и надежных.

Жаль, что ружье не получило распространения, а инерционная автоматика не имела большого тиража. Понадобилось почти семьдесят лет, чтобы охотники и стрелки оценили прелесть инерционок и полюбили их.

Сегодня инерционки — распространенные системы охотничьих ружей, но по внешнему виду отличить их от других полуавтоматов довольно трудно.

Конечно, вы их сразу определите по неподвижному стволу и отсутствию газоотвода, часто у них необычно установлена ручка перезаряжания. Но главные признаки — это очень легкое и мягкое перезаряжание и движение затвора.

«Шогрен» весьма интересное оружие как по конструкции, так и по своей редкости. Думаю, оно достойно украсить собой любую коллекцию. Но это еще и охотничье ружье, ничем не уступающее современным полуавтоматам по удобству и надежности.
